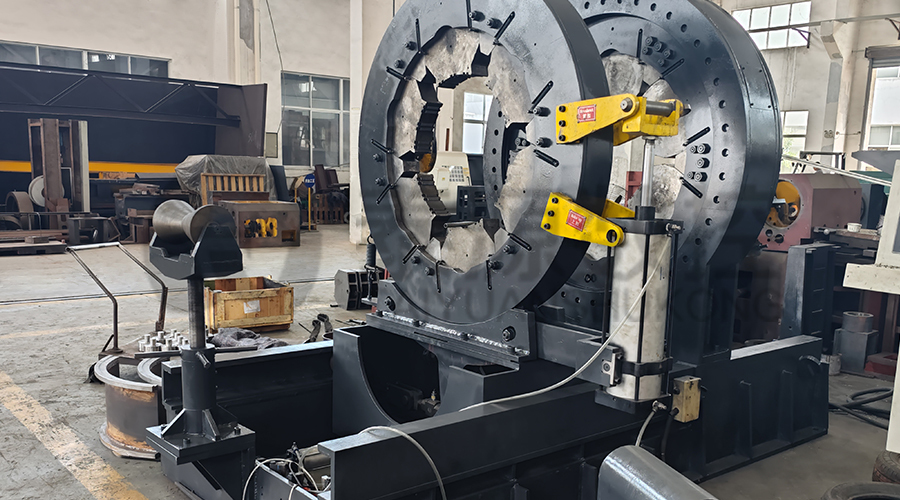

The Selongsong dan Tiub Gdaningan Unit Bucking Pelarik ialah alat mesin CNC khusus yang direka bentuk untuk pemasangan dan pembongkaran yang tepat bagi gandingan pada barang tiub negara minyak (OCTG). Peralatan ini menyepadukan sistem kawalan mekanikal, hidraulik dan elektronik untuk memastikan tork solekan dan keperluan kedudukan memenuhi spesifikasi API 5CT. Direka untuk pemasangan gandingan tork tinggi , unit ini mengekalkan integriti struktur sambungan benang sambil mengoptimumkan daya pengeluaran dalam garisan penamat paip.
Reka Bentuk Teknikal dan Ciri Operasi
Seni bina unit bucking menggunakan a sistem pemacu gelendong inersia rendah dan mekanisme tong kuasa hidraulik tugas berat. Konfigurasi ini membolehkan pemantauan berterusan nilai pusingan tork , yang penting untuk mengelakkan kilasan yang berlebihan atau sakit benang semasa pemasangan selongsong dan tiub. Katil gaya pelarik menyediakan asas tegar yang meminimumkan getaran, memastikan penglibatan benang yang konsisten dan ketepatan geometri jangka panjang.
Dilengkapi dengan a pengawal logik boleh atur cara (PLC) , sistem menyokong jujukan automatik untuk diameter paip dan gred keluli yang berbeza. The rahang tidak menandakan atau acuan pencengkam khusus digunakan untuk mengelakkan ubah bentuk permukaan pada bahan aloi tinggi, keperluan biasa untuk pemasangan tiub aloi tahan kakisan (CRA). . Dengan menggunakan mekanisme maklum balas gelung tertutup, unit bucking melaraskan kelajuan putaran dan tekanan dalam masa nyata berdasarkan parameter threading gandingan .
Kelebihan Prestasi Utama
- Ketepatan Tork: Penderia ketepatan tinggi menyediakan pemerolehan data masa nyata untuk Solekan gandingan API , memastikan setiap sambungan memenuhi piawaian keselamatan yang diperakui.
- Kepelbagaian Operasi: Mampu mengendalikan pelbagai saiz paip, daripada tiub berdiameter kecil kepada selongsong berskala besar, tanpa memerlukan perubahan alatan yang meluas.
- Ketegaran dan Kestabilan: Pembinaan rangka bertetulang membolehkan operasi kitaran tugas tinggi dalam persekitaran industri yang menuntut.
- Penyepaduan Data: Sistem merekodkan graf solekan (Torque vs. Turns) untuk kebolehkesanan kualiti, penting untuk Pematuhan pembuatan OCTG .
Spesifikasi Teknikal
| Penerangan Parameter | Data Teknikal / Julat | Unit |
| Julat Diameter Paip Berkenaan | 60.3 - 508 (Boleh Disesuaikan) | mm |
| Tork Solekan Maksimum | 10,000 - 150,000 (Berdasarkan Model) | N·m |
| Julat Kelajuan Spindle | 0.5 - 25 (Pembolehubah Tak Terhingga) | rpm |
| Ketepatan Pengukuran Tork | ±1% | Skala Penuh |
| Mod Pengapit | Hidraulik berbilang titik / Segerak | taip |
| Sistem Kawalan | CNC / PLC dengan Pemantauan Pusingan Tork | Platform |
| Bekalan Kuasa | 380V / 415V / 440V (50/60Hz) | V/Hz |
Aplikasi dalam Pembuatan Peralatan Petroleum
The Selongsong dan Tiub Gdaningan Unit Bucking Pelarik digunakan terutamanya dalam kemudahan benang paip dan pusat servis medan minyak. Ia berfungsi sebagai komponen kritikal dalam pengeluaran Selongsong dan tiub yang diperakui API , di mana solekan manual tidak mencukupi untuk keperluan tekanan tinggi. Mesin ini juga penting untuk pemasangan sambungan premium , di mana sentuhan tork-bahu tertentu mesti disahkan melalui carta digital.
Soalan Lazim
1. Bagaimanakah unit bucking memastikan integriti sambungan benang premium?
Unit ini menggunakan yang canggih sistem pemantauan pusingan tork berkomputer yang menjejaki hubungan antara tork yang digunakan dan bilangan putaran. Ini membolehkan pengesanan tepat "titik bahu" dalam sambungan premium. Jiangsu Taiyuan CNC Machine Tool Co., Ltd. , ditubuhkan pada tahun 2003 dan terletak di Taman Perindustrian Timur Kota Taixing, mereka mesin ini dengan ketegaran tinggi dan teknologi pengurangan titik kegagalan. kami Menggandingkan pelarik benang paip CNC dan unit bucking direka bentuk untuk mengekalkan pengekalan ketepatan dalam tempoh yang lama, memastikan bahawa profil benang yang kompleks pun dipasang tanpa kerosakan, memenuhi piawaian ketat perusahaan medan minyak antarabangsa.
2. Bolehkah peralatan ini diintegrasikan ke dalam barisan pengeluaran OCTG automatik sepenuhnya?
Ya, unit bucking direka untuk penyepaduan yang lancar dengan sistem pengendalian paip automatik dan talian penghantar. Jiangsu Taiyuan CNC Machine Tool Co., Ltd. , yang meliputi kawasan seluas 24,800 ㎡ dan berfungsi sebagai pangkalan pengeluaran utama untuk pembuatan peralatan petroleum negara , menyediakan penyelesaian lengkap termasuk saluran pengeluaran paip gerudi dan mesin pengisar khusus. Produk kami digunakan secara meluas oleh pemimpin global seperti Shanghai Baosteel dan firma antarabangsa di Amerika Syarikat dan Jepun. Kuasa pemanduan yang tinggi dan struktur ringkas peralatan kami membolehkan kecekapan pengeluaran yang tinggi dan penyepaduan kitaran tugas tinggi di kilang automatik moden.
3. Apakah pensijilan dan piawaian kualiti yang dipatuhi oleh mesin ini?
kami Selongsong dan Tiub Gandingan Unit Bucking Pelarik dihasilkan di bawah protokol kawalan kualiti yang ketat. Jiangsu Taiyuan CNC Machine Tool Co., Ltd. telah memperoleh GBT, pensijilan sistem kualiti ISO dan diiktiraf sebagai syarikat yang boleh dipercayai kualiti negara. Kepakaran teknikal kami meliputi pelbagai alat khusus, termasuk pelarik benang kolar gerudi and mesin pengilangan rotor pam skru . Produk ini direka bentuk untuk kekhususan dan kebolehpercayaan yang kukuh, memastikan setiap gabungan yang diproses memenuhi keperluan keselamatan industri geologi, perlombongan dan kimia di seluruh dunia.
Untuk perundingan projek terperinci atau disesuaikan peralatan pemprosesan OCTG konfigurasi, sila hubungi bahagian jualan teknikal kami. Kami berharap dapat berkongsi pembangunan dengan anda untuk mencipta masa depan yang lebih baik.
